Materialoptionen
PET rtg natural, PC pk3, PA66 p6g natural and special materials on request depending on variant
Topfkern-Geometrie
PC
Leistungswandlung & streufeldarme Anwendungen
Spulenkörper, Anschlussträger und Isolierabdeckungen für Topfkern-Anwendungen mit hohen Anforderungen an Qualität, Stabilität und geringe Streufelder.
Produktfamilie
Überblick zur Produktfamilie.
PC ist Teil des NORWE Produktsystems für anspruchsvolle elektrische und elektronische Anwendungen. Die Familie verbindet bewährte Kerngeometrien mit zuverlässiger Fertigung, Materialkompetenz und anwendungsspezifischen Konfigurationsmöglichkeiten.
Power ApplicationsResonant CoilsLow-Stray-Field InductorsDC/DC ConvertersProximity Switches
Technische Daten der Produktfamilie
Technische Grundlage.
Die Produktfamilie wird durch Materialoptionen, thermisches Verhalten, Isolationsanforderungen und Fertigungsmerkmale für zuverlässige Langzeitperformance definiert.
RTI-Leistung
PET rtg natural with RTI +155°C, PC pk3 with RTI +115°C and PA66 p6g natural with RTI +125°C depending on variant
Lötbeständigkeit
Maximum soldering temperature up to +350°C for short-term exposure up to 2 seconds for variants with solder pins
Stiftmaterialien
Tin bronze, tin-plated solder pins for coil formers with terminal carriers and terminal carriers
Designsystem
Coil formers with terminal carriers, terminal carriers, half-height coil formers, one-chamber, two-chamber and three-chamber coil formers, insulating covers
Sondermaterialien
Radiation cross-linked materials and special executions are available on request
Produktgruppen
Produktgruppe auswählen.
Wählen Sie eine Produktgruppe, um verifizierte NORWE Typen, Bestellcodes, technische Produktansichten und artikelspezifische Anfrageoptionen aufzurufen.
01
PC A 9x5 - PC A 18x11 With Terminal Carrier
Pot Core Coil Formers With Terminal Carrier
Pot core coil formers with integrated terminal carrier for low-stray-field transformers, inductors and converter applications.
Kernbereich: PC A 9x5 - PC A 18x11Ausführung: Coil former with terminal carrierMaterialien: PET rtg natural
02

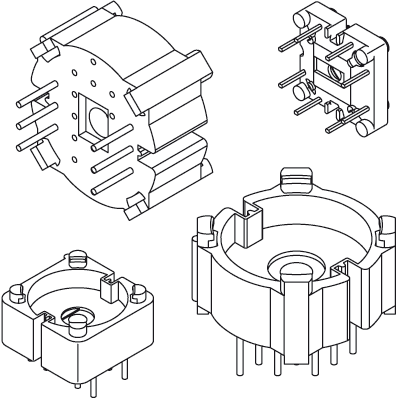

AT 9x5 - AT 36x22 Terminal Carriers
Terminal Carriers
Terminal carriers for pot core assemblies with defined solder pin connection and wire guidance concepts.
Kernbereich: AT 9x5 - AT 36x22Funktion: Terminal carrier with solder pinsMaterialien: PET rtg natural
03
1/2 A 9x5 - 1/2 A 70x42 Half-Height Coil Formers
Half-Height Pot Core Coil Formers
Half-height pot core coil formers based on DIN 41294 geometry for compact sensor and proximity switch applications.
Kernbereich: 1/2 A 9x5 - 1/2 A 70x42Ausführung: Half-height coil formerMaterialien: PC pk3
04
A 4.6x3.1 - A 70x42 One-Chamber Coil Formers
One-Chamber Pot Core Coil Formers
One-chamber pot core coil formers for low-stray-field inductors and compact magnetic assemblies.
Kernbereich: A 4.6x3.1 - A 70x42Kammerdesign: One-chamberMaterialien: PC pk3
05
B 9x5 - B 70x42 Two-Chamber Coil Formers
Two-Chamber Pot Core Coil Formers
Two-chamber pot core coil formers for separated winding sections and low-stray-field inductor applications.
Kernbereich: B 9x5 - B 70x42Kammerdesign: Two-chamberMaterialien: PC pk3
06
C 14x8 - C 47x28 Three-Chamber Coil Formers
Three-Chamber Pot Core Coil Formers
Three-chamber pot core coil formers for multi-section winding concepts in low-stray-field magnetic assemblies.
Kernbereich: C 14x8 - C 47x28Kammerdesign: Three-chamberMaterialien: PC pk3
07
ID 9x5 - ID 36x22 Insulating Covers
Insulating Covers
Plastic insulating covers for mechanical protection and electrical insulation of pot core assemblies.
Kernbereich: ID 9x5 - ID 36x22Funktion: Mechanical protection and electrical insulationMaterialien: PA66 p6g natural
Vorteile
Produktvorteile.
Closed pot core geometry supports low stray fields
Suitable for high quality, stability and low distortion requirements
Terminal carriers support efficient connection concepts
Half-height versions for proximity switch applications
Insulating covers support mechanical protection and electrical insulation
Anforderungen
Technische Anforderungen.
Low Stray Field
Signal Stability
Electrical Insulation
Automated Winding
EMC Performance
Engineering-Merkmale
Für zuverlässige Fertigung ausgelegt.
Jedes Produktdetail unterstützt zuverlässiges Wickeln, Montage, Isolation und langfristige Prozessstabilität.
01
Closed pot core geometry prevents stray field formation and supports low magnetic resistance
02
Pot core transformers provide low stray fields and favorable electromagnetic compatibility
03
Integrated connection pins and wire guidance areas support fully automatic winding
04
Terminal carriers allow wire ends to be wound directly onto the designated solder pins
05
Special wire guidance slots can route connection wires insulated from the pot core
06
The NORWE winding mandrel supports rational production for pot core assemblies
07
Special mold insert systems allow extensive customer-specific design modifications with short tool lead times
Materialien
Technische Werkstoffe.
Die Materialauswahl unterstützt elektrische Isolation, thermische Stabilität und langfristige Zuverlässigkeit in anspruchsvollen Industrieanwendungen.
PET rtg natural / RTI +155°CPC pk3 / RTI +115°CPA66 p6g natural / RTI +125°CRadiation cross-linked materials on request
Materialzugang
Standardmaterialien, UL-Daten und anwendungsspezifische Unterstützung.
Prüfen Sie NORWE Standardkunststoffe und UL-bezogene Daten oder besprechen Sie alternative Werkstoffe für spezifische thermische, elektrische, verarbeitungstechnische oder regulatorische Anforderungen.
Technische Leistungsmerkmale
Verifizierte technische Performance.
Die Produktfamilie ist auf Materialperformance, Lötbeständigkeit, Anschlusstechnik und zuverlässige Verarbeitung ausgelegt.
01
PET rtg natural with RTI +155°C for coil formers with terminal carriers and terminal carriers
02
PC pk3 with RTI +115°C for half-height, one-chamber, two-chamber and three-chamber coil formers
03
PA66 p6g natural with RTI +125°C for insulating covers
04
Maximum soldering temperature up to +350°C for up to 2 seconds for solder pin variants
05
Tin bronze, tin-plated solder pins for variants with solder pins
06
Dimensions available in millimetres and inches depending on variant
07
Radiation cross-linked materials and special executions available on request
Downloads & Zeichnungen
Technische Dokumente ohne Umwege.
Technische Dokumentation ist auf Artikelebene mit der Produktstruktur verbunden. Aktuelle freigegebene Zeichnungen werden von NORWE mit eindeutigem Produktkontext für Engineering und Beschaffung bereitgestellt.
Technische Ressource
Technische Daten
Öffnen Sie das zentrale Dokumentencenter für freigegebene technische und Compliance-Dokumentation.
Dokumentencenter öffnen→
Technische Ressource
Zeichnungsinformationen
Wählen Sie Produktgruppe und Artikel, um freigegebene artikelspezifische technische Zeichnungen direkt aufzurufen.
Produktgruppen öffnen→
Technische Ressource
Anwendungsunterstützung
Klären Sie Produkteignung, Materialfragen und fertigungstechnische Anforderungen mit NORWE.
Anwendungsunterstützung anfragen→
Technische Ressource
Angebotsvorbereitung
Überführen Sie die technische Auswahl direkt in die Angebotsvorbereitung – mit Produkt- und Projektkontext.
Angebot anfragen→
Produktdokumentation
Bestellinformationen
Familienspezifische Bestellhinweise für komplexe Konfigurationen, Montageoptionen und die Interpretation von Bestellcodes.
Artikel-Bestelldaten öffnen →Produktdokumentation
Ergänzende Produktinformationen
Zusätzliche technische Informationen zu dieser Produktfamilie und ihren Artikelvarianten.
Aktuelle Ergänzende Produktinformationen anfragen →Downloads & Zeichnungen
24 freigegebene Zeichnungen direkt über die Artikel verfügbar.
Wählen Sie die passende Produktgruppe und anschließend den Artikel. Freigegebene Zeichnungen können dort ohne Anfrage direkt geöffnet werden.
Verfügbare Ressourcenkategorien
PC Ordering ExamplePC Product InformationNORWE Winding Mandrel DescriptionPC Pot CoresPlastic Material ListRadiation Cross-Linking
Technische FAQ
Häufig gestellte Fragen.
Spulenkörper, Anschlussträger und Isolierabdeckungen für Topfkern-Anwendungen mit hohen Anforderungen an Qualität, Stabilität und geringe Streufelder.
Für diese Produktfamilie sind folgende Werkstoffangaben hinterlegt: PET rtg natural / RTI +155°C, PC pk3 / RTI +115°C, PA66 p6g natural / RTI +125°C, Radiation cross-linked materials on request. Die konkrete Eignung ist abhängig von Artikel und Anwendung.
Freigegebene Zeichnungen und technische Dokumente sind direkt über die Produktgruppen, Artikel und das NORWE Dokumentencenter erreichbar. Nicht öffentlich verfügbare Unterlagen können über den technischen Support angefragt werden.
