Materialoptionen
PA66 p6g, PA66 A RV250 natural, PET SKYT.5220FR and special materials on request depending on variant
Effiziente Kerngeometrie
EC
Hohe Leistungsdichte
Spulenkörper und Systemkomponenten für DC/DC-Wandler, Schaltnetzteile, Impulstransformatoren und Transduktor-Anwendungen.
Produktfamilie
Überblick zur Produktfamilie.
EC ist Teil des NORWE Produktsystems für anspruchsvolle elektrische und elektronische Anwendungen. Die Familie verbindet bewährte Kerngeometrien mit zuverlässiger Fertigung, Materialkompetenz und anwendungsspezifischen Konfigurationsmöglichkeiten.
DC/DC ConvertersSwitch-Mode Power SuppliesPulse TransformersTransductorsPower Electronics
Technische Daten der Produktfamilie
Technische Grundlage.
Die Produktfamilie wird durch Materialoptionen, thermisches Verhalten, Isolationsanforderungen und Fertigungsmerkmale für zuverlässige Langzeitperformance definiert.
RTI-Leistung
PA66 p6g with RTI +125°C, PA66 A RV250 natural with RTI +100°C and PET SKYT.5220FR with RTI +155°C depending on variant
Lötbeständigkeit
Maximum soldering temperature up to +350°C for short-term exposure up to 2 seconds
Stift- & Lötmessermaterialien
Tin bronze, tin-plated solder pins and brass, tin-plated solder blades depending on configuration
Designsystem
EC horizontal, EC vertical, EC/CO coil formers, distance rings DR and FK-EC spring clips
Sondermaterialien
Radiation cross-linked thermoplastic materials are recommended for high-temperature soldering processes and available on request
Produktgruppen
Produktgruppe auswählen.
Wählen Sie eine Produktgruppe, um verifizierte NORWE Typen, Bestellcodes, technische Produktansichten und artikelspezifische Anfrageoptionen aufzurufen.
01

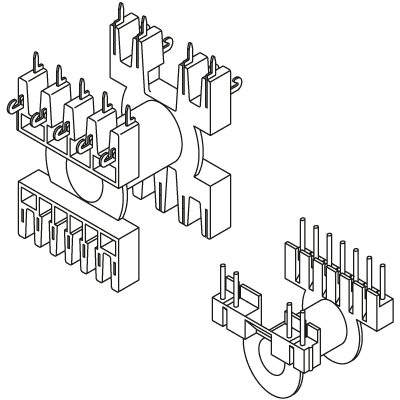

EC 35 - EC 70 Horizontal
EC Coil Formers
Horizontal EC coil formers.
Legacy Group: 005/A01Legacy Source: https://www.norwe.eu/products/de/005/A01
02

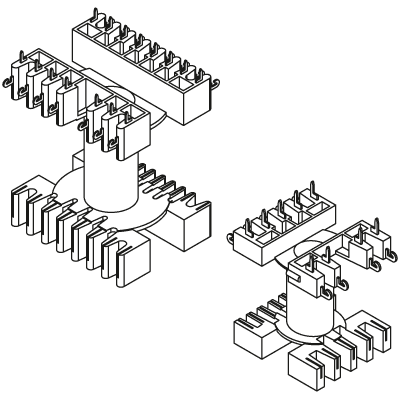

EC 41 - EC 70 Vertical
EC Coil Formers
Vertical EC coil formers.
Legacy Group: 005/B01Legacy Source: https://www.norwe.eu/products/de/005/B01
03

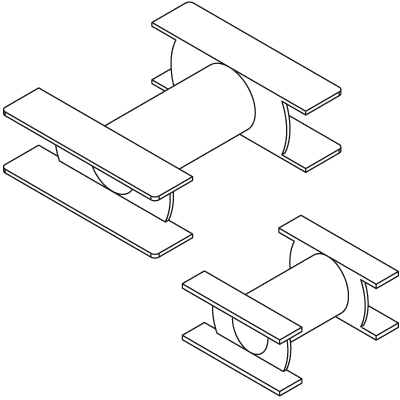

EC 35/CO - EC 120/CO
EC/CO Coil Formers
EC/CO coil formers.
Legacy Group: 005/C01Legacy Source: https://www.norwe.eu/products/de/005/C01
04

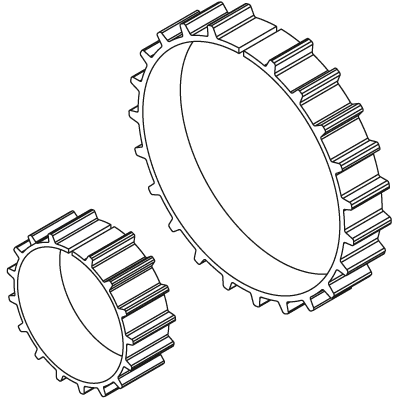

DR 12 - DR 27 Distance Rings
Distance Rings
Distance rings for creepage and clearance distances.
Legacy Group: 005/D01Legacy Source: https://www.norwe.eu/products/de/005/D01
05

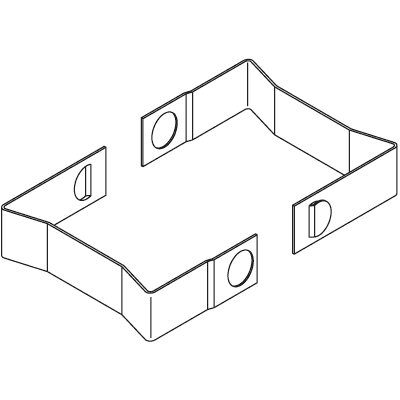

Spring Clips FK-EC
Spring Clips
Spring clips for EC core sets.
Legacy Group: 005/E01Legacy Source: https://www.norwe.eu/products/de/005/E01
Vorteile
Produktvorteile.
Horizontal and vertical EC versions available
EC/CO versions for flat wire and tape winding
Distance rings for protection class concepts
Spring clips for efficient EC core fixation
Special materials and executions available on request
Anforderungen
Technische Anforderungen.
Hohe Leistungsdichte
Reliable Insulation
Automated Winding
Thermal Stability
Lead-Free Solder Compatibility
Engineering-Merkmale
Für zuverlässige Fertigung ausgelegt.
Jedes Produktdetail unterstützt zuverlässiges Wickeln, Montage, Isolation und langfristige Prozessstabilität.
01
EC series components are used in DC/DC converters, switch-mode power supplies, pulse transformers and transductors
02
Horizontal EC coil formers are available with different pin diameters
03
EC solder blades are designed to help avoid blind soldering caused by covered PCB holes
04
Vertical EC solder blades enable side winding and soldering
05
EC/CO variants are especially suitable for flat wires, tapes and very low installation heights
06
Modular tooling concepts support fast customer-specific adaptations
Materialien
Technische Werkstoffe.
Die Materialauswahl unterstützt elektrische Isolation, thermische Stabilität und langfristige Zuverlässigkeit in anspruchsvollen Industrieanwendungen.
PA66 p6g / RTI +125°CPA66 A RV250 natural / RTI +100°CPET SKYT.5220FR / RTI +155°CRadiation cross-linked materials on request
Materialzugang
Standardmaterialien, UL-Daten und anwendungsspezifische Unterstützung.
Prüfen Sie NORWE Standardkunststoffe und UL-bezogene Daten oder besprechen Sie alternative Werkstoffe für spezifische thermische, elektrische, verarbeitungstechnische oder regulatorische Anforderungen.
Technische Leistungsmerkmale
Verifizierte technische Performance.
Die Produktfamilie ist auf Materialperformance, Lötbeständigkeit, Anschlusstechnik und zuverlässige Verarbeitung ausgelegt.
01
PA66 p6g with RTI +125°C for EC coil former variants
02
PA66 A RV250 natural with RTI +100°C for distance ring variants
03
PET SKYT.5220FR with RTI +155°C for selected distance ring variants
04
Maximum soldering temperature up to +350°C for up to 2 seconds
05
Tin bronze, tin-plated solder pins depending on configuration
06
Brass, tin-plated solder blades depending on configuration
07
Radiation cross-linked materials and special executions available on request
Downloads & Zeichnungen
Technische Dokumente ohne Umwege.
Technische Dokumentation ist auf Artikelebene mit der Produktstruktur verbunden. Aktuelle freigegebene Zeichnungen werden von NORWE mit eindeutigem Produktkontext für Engineering und Beschaffung bereitgestellt.
Technische Ressource
Technische Daten
Öffnen Sie das zentrale Dokumentencenter für freigegebene technische und Compliance-Dokumentation.
Dokumentencenter öffnen→
Technische Ressource
Zeichnungsinformationen
Wählen Sie Produktgruppe und Artikel, um freigegebene artikelspezifische technische Zeichnungen direkt aufzurufen.
Produktgruppen öffnen→
Technische Ressource
Anwendungsunterstützung
Klären Sie Produkteignung, Materialfragen und fertigungstechnische Anforderungen mit NORWE.
Anwendungsunterstützung anfragen→
Technische Ressource
Angebotsvorbereitung
Überführen Sie die technische Auswahl direkt in die Angebotsvorbereitung – mit Produkt- und Projektkontext.
Angebot anfragen→
Produktdokumentation
Bestellinformationen
Familienspezifische Bestellhinweise für komplexe Konfigurationen, Montageoptionen und die Interpretation von Bestellcodes.
Artikel-Bestelldaten öffnen →Produktdokumentation
Ergänzende Produktinformationen
Zusätzliche technische Informationen zu dieser Produktfamilie und ihren Artikelvarianten.
Aktuelle Ergänzende Produktinformationen anfragen →Downloads & Zeichnungen
20 freigegebene Zeichnungen direkt über die Artikel verfügbar.
Wählen Sie die passende Produktgruppe und anschließend den Artikel. Freigegebene Zeichnungen können dort ohne Anfrage direkt geöffnet werden.
Verfügbare Ressourcenkategorien
EC Ordering ExampleEC Product InformationSolder Pin OverviewSolder Blade OverviewDistance Ring DescriptionEC Ferrite CoresPlastic Material ListRadiation Cross-Linking
