Materialoptionen
Glass-fibre reinforced PA66 p6g for coil former elements, frames and housings; special materials available on request
Blechkern-Transformatorgeometrie
M-EI-UI
Blechkern-Transformatorsysteme
Modulare Spulenkörperelemente, Rahmen und Gehäuse für M-, EI- und UI-Blechkerntransformatoren mit getrennten Primär- und Sekundärwicklungskonzepten.
Produktfamilie
Überblick zur Produktfamilie.
M-EI-UI ist Teil des NORWE Produktsystems für anspruchsvolle elektrische und elektronische Anwendungen. Die Familie verbindet bewährte Kerngeometrien mit zuverlässiger Fertigung, Materialkompetenz und anwendungsspezifischen Konfigurationsmöglichkeiten.
Laminated Core TransformersProtection Class TransformersIndustrial TransformersPower Transformers50/60 Hz Transformer Applications
Technische Daten der Produktfamilie
Technische Grundlage.
Die Produktfamilie wird durch Materialoptionen, thermisches Verhalten, Isolationsanforderungen und Fertigungsmerkmale für zuverlässige Langzeitperformance definiert.
RTI-Leistung
PA66 p6g with RTI +125°C
Lötbeständigkeit
Maximum soldering temperature up to +350°C for short-term exposure up to 2 seconds for versions with solder pins or solder blades
Stift- & Lötmessermaterialien
Tin bronze, tin-plated solder pins or brass, tin-plated solder blades depending on configuration
Designsystem
M, EJ and UJ coil former elements with frames and housing systems for protection class designs A, B and C
Sondermaterialien
Radiation cross-linked materials and special executions are available on request
Produktgruppen
Produktgruppe auswählen.
Wählen Sie eine Produktgruppe, um verifizierte NORWE Typen, Bestellcodes, technische Produktansichten und artikelspezifische Anfrageoptionen aufzurufen.
01

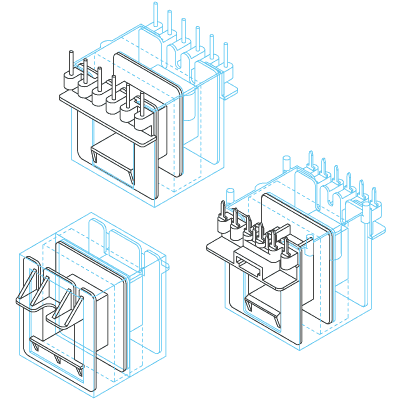

M 42 - M 102b Coil Former Elements
M Coil Former Elements
Modular M coil former elements for laminated core transformer applications with separated winding areas and flexible connection concepts.
Kernbereich: M 42 - M 102bAusführung: Modular coil former elementsMaterialien: PA66 p6g
02

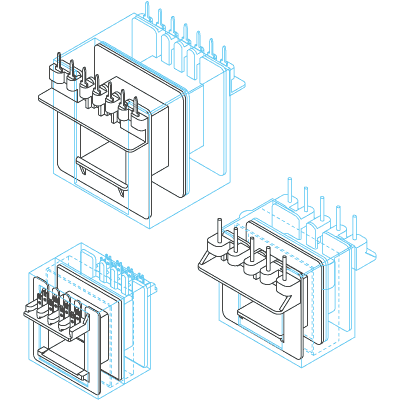

EJ 38 - EJ 96b Coil Former Elements
EJ Coil Former Elements
EJ coil former elements for protection class transformer applications with separated primary and secondary winding sections.
Kernbereich: EJ 38 - EJ 96bAusführung: Protection class coil former elementsMaterialien: PA66 p6g
03

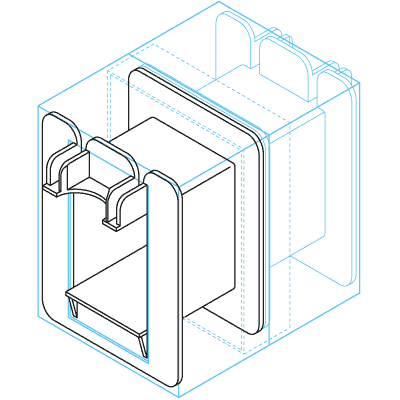

UJ 48 Coil Former Elements
UJ Coil Former Elements
UJ coil former elements for laminated core transformer systems with separated winding areas and modular assembly concepts.
Kernbereich: UJ 48Ausführung: UJ coil former elementsMaterialien: PA66 p6g
04

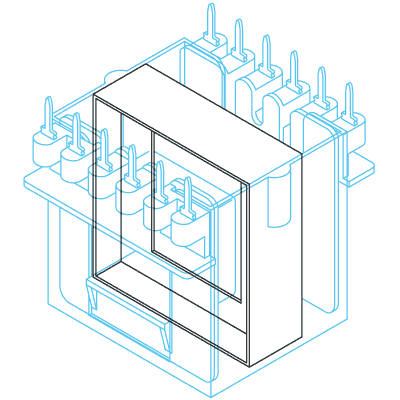

Frames r For M, EJ And UJ Elements
Frame / Protection Class Component
Frames r for M, EJ and UJ coil former elements supporting creepage and clearance distance requirements between primary and secondary windings.
Funktion: Frame for insulation and system assemblyAnwendung: Protection class designs A and CMaterialien: PA66 p6g
05

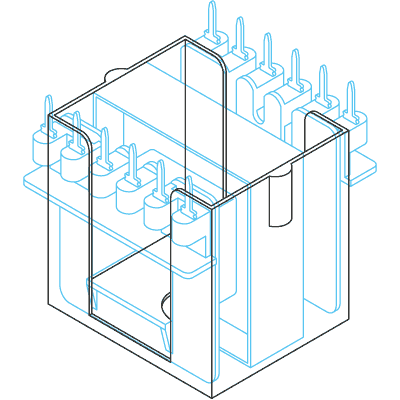

Housing i For M, EJ And UJ Elements
Housing / Protection Class Component
Housing i for M, EJ and UJ coil former systems supporting creepage and clearance distances and fixation of coil former elements and frames.
Funktion: Housing for insulation and fixationAnwendung: Protection class design AMaterialien: PA66 p6g
06

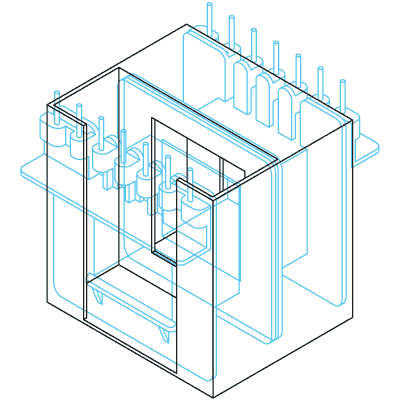

Housing d For M And EJ Elements
Housing / Protection Class Component
Housing d for M and EJ coil former elements where coil former elements are inserted from two sides.
Funktion: Two-sided housing systemAnwendung: Protection class design BMaterialien: PA66 p6g
07

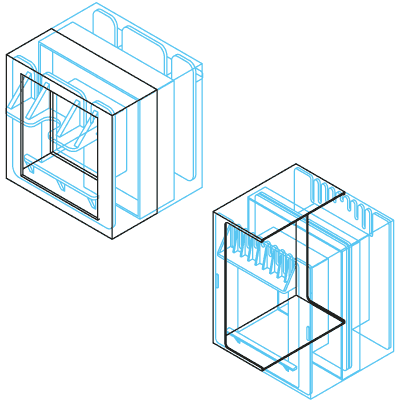

Housing g / Housing c For M, EJ And UJ Elements
Housing Elements / Protection Class Component
Housing elements g for M, EJ and UJ systems and housing elements c for M systems in protection class design C.
Funktion: Housing elements for design CAnwendung: Protection class design CMaterialien: PA66 p6g
Vorteile
Produktvorteile.
Modular system for M, EJ and UJ laminated core transformer designs
Separate primary and secondary winding areas possible
Different housing concepts for protection class designs
Supports alternative connection technologies
Frames and housings support creepage and clearance distance requirements
Anforderungen
Technische Anforderungen.
Separated Windings
Creepage And Clearance Distance
Reliable Insulation
Mechanical Fixation
Transformer Safety Concepts
Engineering-Merkmale
Für zuverlässige Fertigung ausgelegt.
Jedes Produktdetail unterstützt zuverlässiges Wickeln, Montage, Isolation und langfristige Prozessstabilität.
01
M, EJ and UJ coil former elements are organized by construction size and system design
02
Primary and secondary winding areas can be wound in separate process steps
03
Different connection technologies can be realized depending on component shape
04
Protection class designs A, B and C use specific combinations of coil former elements, frames and housings
05
Frames r support creepage and clearance distance requirements between primary and secondary windings
06
Housing systems support fixation and insulation between windings and laminated core
07
Special materials and customer-specific executions are available on request
Materialien
Technische Werkstoffe.
Die Materialauswahl unterstützt elektrische Isolation, thermische Stabilität und langfristige Zuverlässigkeit in anspruchsvollen Industrieanwendungen.
PA66 p6g / RTI +125°CRadiation cross-linked materials on request
Materialzugang
Standardmaterialien, UL-Daten und anwendungsspezifische Unterstützung.
Prüfen Sie NORWE Standardkunststoffe und UL-bezogene Daten oder besprechen Sie alternative Werkstoffe für spezifische thermische, elektrische, verarbeitungstechnische oder regulatorische Anforderungen.
Technische Leistungsmerkmale
Verifizierte technische Performance.
Die Produktfamilie ist auf Materialperformance, Lötbeständigkeit, Anschlusstechnik und zuverlässige Verarbeitung ausgelegt.
01
Glass-fibre reinforced PA66 p6g with RTI +125°C for coil former elements, frames and housings
02
Tin bronze, tin-plated solder pins depending on configuration
03
Brass, tin-plated solder blades depending on configuration
04
Maximum soldering temperature up to +350°C for up to 2 seconds for solderable variants
05
Dimensions available in millimetres and inches depending on variant
06
Radiation cross-linked materials and special executions available on request
07
System components support protection class designs A, B and C
Downloads & Zeichnungen
Technische Dokumente ohne Umwege.
Technische Dokumentation ist auf Artikelebene mit der Produktstruktur verbunden. Aktuelle freigegebene Zeichnungen werden von NORWE mit eindeutigem Produktkontext für Engineering und Beschaffung bereitgestellt.
Technische Ressource
Technische Daten
Öffnen Sie das zentrale Dokumentencenter für freigegebene technische und Compliance-Dokumentation.
Dokumentencenter öffnen→
Technische Ressource
Zeichnungsinformationen
Wählen Sie Produktgruppe und Artikel, um freigegebene artikelspezifische technische Zeichnungen direkt aufzurufen.
Produktgruppen öffnen→
Technische Ressource
Anwendungsunterstützung
Klären Sie Produkteignung, Materialfragen und fertigungstechnische Anforderungen mit NORWE.
Anwendungsunterstützung anfragen→
Technische Ressource
Angebotsvorbereitung
Überführen Sie die technische Auswahl direkt in die Angebotsvorbereitung – mit Produkt- und Projektkontext.
Angebot anfragen→
Produktdokumentation
Bestellinformationen
Familienspezifische Bestellhinweise für komplexe Konfigurationen, Montageoptionen und die Interpretation von Bestellcodes.
Artikel-Bestelldaten öffnen →Produktdokumentation
Ergänzende Produktinformationen
Zusätzliche technische Informationen zu dieser Produktfamilie und ihren Artikelvarianten.
Aktuelle Ergänzende Produktinformationen anfragen →Downloads & Zeichnungen
80 freigegebene Zeichnungen direkt über die Artikel verfügbar.
Wählen Sie die passende Produktgruppe und anschließend den Artikel. Freigegebene Zeichnungen können dort ohne Anfrage direkt geöffnet werden.
Verfügbare Ressourcenkategorien
M-EI-UI Ordering ExampleM-EI-UI Product InformationProtection Class Design A ExplanationProtection Class Design B ExplanationProtection Class Design C ExplanationSolder Pin And Solder Blade OverviewNORWE Thermoclip InformationLaminated CoresPlastic Material ListRadiation Cross-Linking
