Stanzteile

Mit diesem Katalog informieren wir Sie über unser breites Sortiment an Lötstiften aus Drahtmaterial und gestanzten Lötschwertern aus Bandmaterial für Spulenkörper und Bauteile

Die unterschiedlichen Material- und Veredelungsarten unserer Lötstifte und Lötschwerter wurden durch langjährige Erfahrungen mit den verschiedensten Anwendern erarbeitet.

Im Rahmen der stets engen und partnerschaftlichen Zusammenarbeit mit unseren Kunden unterliegen sowohl Material als auch Veredelungsart der ständigen Bedarfsanpassung. Dies trifft insbesondere zu bei Verwendung von selbstlöschenden oder neuen Kunststoffen, aber auch für den Einsatz neuer Lötverfahren und -techniken.

Zur manuellen Eigenbestückung liefern wir in Verpackungseinheiten ab 15.000 Stück. Individuelle Kundenspezifikationen sind möglich, das gilt sowohl für eine kundenseitige Vorgabe des Materials als auch für Sonderwünsche zu Größe und Form der gewünschten Lötstifte und Lötschwerter. Für Testzwecke können Prototypen hergestellt werden. Wir fertigen die Stanzteile so individuell, wie es Ihre Fertigung verlangt. Auf Anfrage unterbreiten wir Ihnen gerne ein entsprechendes Angebot.

Für Fragen stehen wir selbstverständlich jederzeit gerne zur Verfügung.

Flach-Rund Lötstifte (z)

erreichen mit ihrer Rändelung eine erhöhte Auszugs- bzw. Rückdrückkraft und durch die Abflachung eine Ausgasungsverhinderung bei hohen Löttemperaturen. Der Drahtabriss ist wie bei Vierkantstiften möglich. Die Rändelung verhindert auch ein Abgleiten des Anwickeldrahtes und verringert die Zinnspitzen im Lötbad.

Die Schnittflächen sind blank. Für Eigenbestückung werden z-Stifte aus Zinnbronze CuSn6 verzinnt in verschiedenen Längen und Längenschritten von 1 mm/0,039 inch gestanzt.
Sonderlängen und -material auf Anfrage, Abmessungen in mm/inch. Für Bestellungen bitte Typenbezeichnung und Bestell-Code angeben.

Flach-Rund Lötstifte (z)

Klassische Einpress - Lötstifte (p)

mit angeprägter Flügelkerbe, aus gezogenem Draht gestanzt mit blanken Schnittflächen. Dieser Stift wird bevorzugt für die manuelle Bestückung von Kleinserien eingesetzt. Durch die angeprägte Flügelkerbe ist er bei der Verwendung von spröden Kunststoffen nur bedingt einsetzbar.

Für Eigenbestückung werden p-Stifte aus Zinnbronze CuSn6 verzinnt in Längenschritten von 1 mm/0,039 inch gestanzt.
Sonderlängen oder -material auf Anfrage, Abmessungen in mm/inch. Für Bestellungen bitte Typenbezeichnung und Bestell-Code angeben.

Einpress - Lötstifte (p)

Mittelkerb - Lötstifte (m)

mit angeprägter Flügelkerbe, aus gezogenem Draht gestanzt mit blanken Schnittflächen. Dieser Stift wird bevorzugt für die manuelle Bestückung von Kleinserien eingesetzt. Durch die angeprägte Flügelkerbe ist er bei der Verwendung von spröden Kunststoffen nur bedingt einsetzbar.

Für Eigenbestückung werden m-Stifte aus Zinnbronze CuSn6 verzinnt in Längenschritten von 1 mm/0,039 inch gestanzt.
Sonderlängen und -material auf Anfrage, Abmessungen in mm/inch. Für Bestellungen bitte Typenbezeichnung und Bestell-Code angeben.

Mittelkerb - Lötstifte (m)

Glatte Einpress - Lötstifte (r)

aus gezogenem Draht gestanzt mit blanken Schnittflächen. Dieser Stift wird bevorzugt für die manuelle Bestückung von Kleinserien, Vergussboxen und Ringkern-Lochplatten eingesetzt.

Für Eigenbestückung werden glatte Einpress-Lötstifte (r) aus Zinnbronze CuSn6 verzinnt in Längenschritten von 1 mm/0,039 inch gestanzt.
Sonderlängen oder -material auf Anfrage, Abmessungen in mm/inch. Für Bestellungen Typenbezeichnung und Bestell-Code angeben.

Glatte Einpress-Lötstifte (r)

Glatte Einpress - Lötstifte (v)

aus gezogenem Draht gestanzt mit blanken Schnittflächen. Dieser Stift wird bevorzugt für die manuelle Bestückung von Kleinserien, Vergussboxen und Ringkern-Lochplatten eingesetzt.

Für Eigenbestückung werden glatte Einpress-Lötstifte (v) aus Zinnbronze CuSn6 verzinnt in Längenschritten von 1 mm/0,039 inch gestanzt.
Sonderlängen und -material auf Anfrage, Abmessungen in mm/inch. Für Bestellungen Typenbezeichnung und Bestell-Code angeben.

Glatte Einpress-Lötstifte (v)

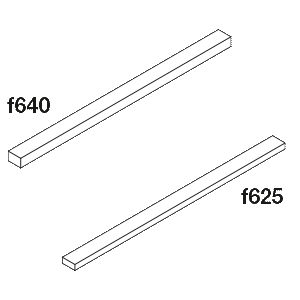

Flache Einpress - Lötstifte (f)

aus gezogenem Draht gestanzt mit blanken Schnittflächen. Dieser Stift wird bevorzugt für die manuelle Bestückung von SMD-Serien und Vergussboxen eingesetzt.

Für Eigenbestückung werden flache glatte Einpress-Lötstifte (f) aus Zinnbronze CuSn8 verzinnt in Längenschritten von 1 mm/0,039 inch gestanzt.
Sonderlängen und -material auf Anfrage, Abmessungen in mm/inch. Für Bestellungen Typenbezeichnung und Bestell-Code angeben.

Flache Einpress-Lötstifte (f)

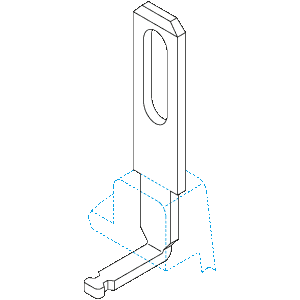

Einpress - Lötschwerter

Die Lötschwerter werden aus Bandmaterial gestanzt und nachträglich galvanisch- oder feuerverzinnt. Die stabile Positionierung im Kunststoff wird mittels einer Prägenase erreicht. Im Bereich der Anwickelzone ist das Lötschwert leicht verjüngt, um ein Abrutschen des Drahtes zu verhindern. Zur Aufnahme der Anschlussleitungen sind Ausstanzungen im Lötschwert vorhanden.

Einpress-Lötschwerter werden in verschiedenen Verpackungseinheiten geliefert. Sonderausführungen können kundenbezogen nach Bedarf produziert werden, wobei eine Mindestbestellmenge von 250.000 Stück erforderlich ist.
Sondermaterial und alternative Veredelungen auf Anfrage, Abmessungen in mm/inch.
Für Bestellungen bitte Typenbezeichnung und Bestell-Code angeben.

Einpress - Lötschwerter

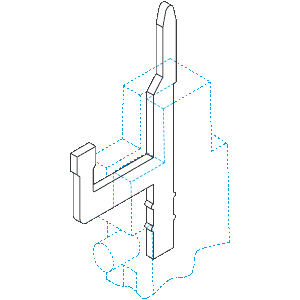

Umbiege-Lötschwerter für Steckhülsen

sind an einer Stelle als Flachstecker zur Aufnahme von Steckhülsen der Größe 2.8-0.5/2.8-0.8/4.8-0.8 und 6.3-0.8 geeignet. Die andere Seite der Lötfahnen bietet eine vorteilhafte Verjüngung zum Anlegen der Wicklungsdrähte. Umbiege-Lötschwerter werden aus Bandmaterial gestanzt und verzinnt.

Einpress-Lötschwerter werden in verschiedenen Verpackungseinheiten geliefert. Sonderausführungen können kundenbezogen nach Bedarf produziert werden, wobei eine Mindestbestellmenge von 250.000 Stück erforderlich ist.
Sondermaterial und alternative Veredelungen auf Anfrage, Abmessungen in mm/inch.
Für Bestellungen bitte Typenbezeichnung und Bestell-Code angeben.

Lötschwerter für Steckhülsen

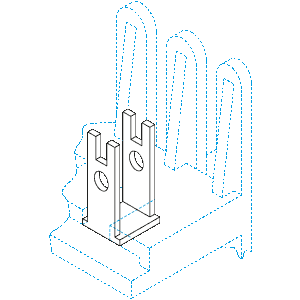

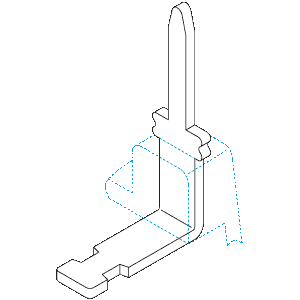

Umbiege-Lötschwerter für Printplatten

werden aus Bandmaterial gestanzt und nachträglich verzinnt. Im Bereich der Anwickelzone ist das Lötschwert leicht verjüngt, um ein Abrutschen des Drahtes zu verhindern. Für den Einsatz auf Printplatten sind die Lötschwerter printseitig leicht abgerundet, um ein einfaches Einsetzen in die Printlöcher zu gewährleisten.

Umbiege-Lötschwerter werden in verschiedenen Verpackungseinheiten Sonderausführungen können kundenbezogen nach Bedarf produziert werden, wobei eine Mindestbestellmenge von 250.000 Stück erforderlich ist. Sondermaterial und alternative Veredelungen auf Anfrage, Abmessungen in mm/inch.
Für Bestellungen bitte Typenbezeichnung und Bestell-Code angeben.

Lötschwerter für Printplatten

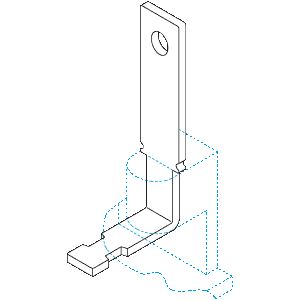

Umbiege-Lötschwerter für Anschlussleitungen

Die Lötschwerter werden aus Bandmaterial gestanzt und nachträglich verzinnt. Im Bereich der Anwickelzone ist das Lötschwert leicht verjüngt, um ein Abrutschen des Drahtes zu verhindern. Zur Aufnahme loser Anschlussleitungen sind Ausstanzungen im Lötschwert vorhanden.

Umbiege-Lötschwerter werden in verschiedenen Verpackungseinheiten geliefert. Sonderausführungen können kundenbezogen nach Bedarf produziert werden, wobei eine Mindestbestellmenge von 250.000 Stück erforderlich ist.
Sondermaterial und alternative Veredelungen auf Anfrage, Abmessungen in mm/inch.
Für Bestellungen bitte Typenbezeichnung und Bestell-Code angeben.

Lötschwerter für Anschlussleitungen

Stanzteile

Ob die Stanzteile im klassischen Sinne, also zur Bestückung von Elektrobauteilen, oder als individuelle Problemlösungs-Komponenten eingesetzt werden sollen, auf den folgenden Seiten finden Sie sicher die richtige Ausführung.

Die Stanzteile werden aus Bandmaterial gestanzt, nachträglich verzinnt.Sonderausführungen können kundenbezogen produziert werden, wobei eine Mindestbestellmenge von 250.000 Stück erforderlich ist. Sondermaterial und alternative Veredelungen auf Anfrage, Abmessungen in mm/inch.
Für Bestellungen bitte Typenbezeichnung und Bestell-Code angeben.

Stanzteile

Ergänzende Produktinformationen

Erläuternde bzw. weitergehende Informationen zu dieser Serie entnehmen Sie bitte der anhängenden pdf-Datei.

- Umfassende Informationen über Lötstifte und Lötschwerter
- Erklärung zur Seitenbewicklung
- Beschreibung über Material, Abmessungen und Profil
- Draht- und Bandmaterial
