EI, UI

Mit diesem Katalog informieren wir Sie über die gesamte Produktpalette der Spulenkörper für EI und UI Blechschnitte

Die Bauteile der EJ und UJ Spulenkörperserie sind speziell für die Verwendung in Kleintransformatoren konstruiert. Wir liefern die Spulenkörper aus hochqualifizierten Kunststoffen (Thermoplast), so wie sie zu Ihrer individuellen Fertigung passen.

Werden im Rahmen der Weiterverarbeitung Hochtemperaturlöttechniken eingesetzt, empfiehlt sich die Verwendung von strahlenvernetzten Thermoplastwerkstoffen. Vernetzte Materialien halten kurze, aber sehr hohe Spitzentemperaturen problemlos aus. Neben den verarbeitungstechnischen Aspekten ergeben sich auch interessante Kostenvorteile.

Unsere umfangreiche Palette an Spezialformen erlaubt durch Auswechseln von Formeinsätzen konstruktive Veränderungen der Bauteile nach Ihren Vorgaben. Als weiteren Vorteil für Sie ermöglicht unser Baukastensystem eine kurze Herstellungszeit der Spritzgussformen zu äußerst günstigen Konditionen.

Für Fragen stehen wir Ihnen selbstverständlich jederzeit zur Verfügung.

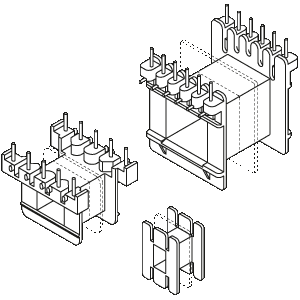

EI Spulenkörper Horizontal

Die Spulenkörper sind aus glasfaserverstärktem Polyamid PA66, p6g (RTI Dauergebrauchstemperatur +125°C). Lötstiftmaterial Zinnbronze, verzinnt oder Lötschwertmaterial Messing, verzinnt. Maximale Löttemperatur 350°C bis 2 Sekunden.
Sondermaterialien - z.B. Strahlenvernetzung - und Ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Spulenkörperausführungen lassen, bedingt durch verschiedene Bauformen mit unterschiedlichen Anschlusstechniken (Einpress-Stifte, Umbiegestifte, Lötschwerter, etc.), sowohl radiale als auch axiale Anwicklung der Drahtenden für die jeweils passenden Anwendungsgebiete zu.
Spezielle Ausführungen und Abmessungen sowie verfügbares Zubehör erfragen Sie bitte bei unseren Fachberatern.

EJ 19 - EJ 78 horizontal

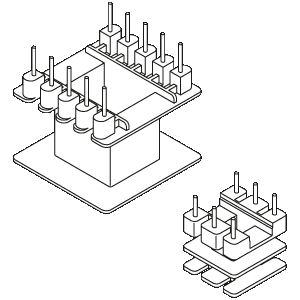

EI Spulenkörper Vertikal

Die Spulenkörper sind aus glasfaserverstärktem Polyamid PA66, p6g (RTI Dauergebrauchstemperatur +125°C). Lötstiftmaterial ist Zinnbronze, verzinnt oder Lötschwertmaterial Messing, verzinnt. aximale Löttemperatur 350°C bis 2 Sekunden.
Sondermaterialien - z.B. Strahlenvernetzung - und Ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Spulenkörperausführungen lassen, bedingt durch verschiedene Bauformen mit unterschiedlichen Anschlusstechniken (Einpress-Stifte, Umbiegestifte, etc.), sowohl radiale als auch axiale Anwicklung der Drahtenden für die jeweils passenden Anwendungsgebiete zu.
Spezielle Ausführungen und Abmessungen sowie verfügbares Zubehör erfragen Sie bitte bei unseren Fachberatern.

EJ 19 - EJ 60 vertikal

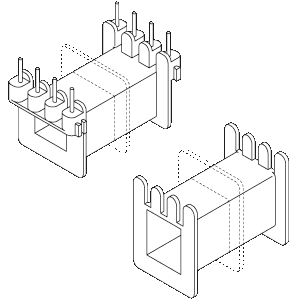

UI Spulenkörper

Die Spulenkörper sind aus glasfaserverstärktem Polyamid PA66, p6g (RTI Dauergebrauchstemperatur +125°C). Lötstiftmaterial Zinnbronze, verzinnt oder Lötschwertmaterial Messing, verzinnt. Maximale Löttemperatur 350°C bis 2 Sekunden.
Sondermaterialien - z.B. Strahlenvernetzung - und Ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Spulenkörperausführungen lassen, bedingt durch verschiedene Bauformen mit unterschiedlichen Anschlusstechniken (Einpress-Stifte, Umbiegestifte, etc.), sowohl radiale als auch axiale Anwicklung der Drahtenden für die jeweils passenden Anwendungsgebiete zu.
Spezielle Ausführungen und Abmessungen sowie verfügbares Zubehör erfragen Sie bitte bei unseren Fachberatern.

2UJ 30 - 2UJ 60 Horizontal

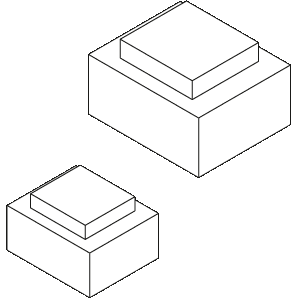

Vergussgehäuse

Die Verfussgehäuse sind aus glasfaserverstärktem Polyamid PA66, p6g (RTI Dauergebrauchstemperatur +125°C) und CR-A3H2G3, sw (RTI Dauergebrauchstemperatur +110°C).
Sondermaterialien - z.B. Strahlenvernetzung - und Ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Vergussgehäuse sind individuell einsetzbar, eignen sich aber insbesondere für den Verguss von Schutzklassetransformatoren der Bauform EJ zur Einhaltung der erforderlichen Kriech- und Luftstrecken.
Für Bestellungen Typenbezeichnung und Bestell-Code angeben.

EJ 30/vlc - EJ 54/vlc

EI-UI Bestellbeispiel

Alle Detail-Angaben, die zur korrekten Ausführung Ihrer Bestellung notwendig sind, entnehmen Sie bitte dem Bestellbeispiel (pdf-Datei).

Bestellbeispiel

Ergänzende Produktinformationen

Erläuternde bzw. weitergehende Informationen zu dieser Spulenköper-Serie entnehmen Sie bitte der anhängenden pdf-Datei.

- Informationen zur EI/UI-Serie
- Vergussgehäuse
- Übersicht der Lötstifte
- Übersicht der Lötschwerter
- Kernbleche
- Kunststoffmaterialliste
- Beschreibung über Strahlenvernetzung

EI-UI Produkt-Infos
