PC-Reihe

Mit diesem Spulenkörper - Katalog informieren wir Sie über die gesamte Produktpalette der PC-Reihe

Die Bauteile der PC-Reihe (Pot-Core; Schalenkerne) sind u.a. für Leistungsanwendungen und für Schwingkreisspulen mit hohen Anforderungen an Güte, Stabilität und Klirrverhalten konstruiert. Eine geschlossene Bauform verhindert die Entstehung von Streufeldern mit dem Ergebnis eines lediglich geringen magnetischen Widerstands.

Wir liefern dazu Spulenkörper aus hochqualifizierten Thermoplasten (auf Anfrage ist Strahlenvernetzung möglich), Anschlussträger mit Lötstiften sowie Isolierdeckel - genau so, wie sie zu Ihrer individuellen Fertigung passen.

Unsere umfangreiche Palette an Spezialformen erlaubt durch ein einfaches Auswechseln von Formeinsätzen nahezu uneingeschränkte konstruktive Veränderungen nach Ihren Vorgaben.

Als weiteren Vorteil für Sie ermöglicht dieses Baukastensystem eine extrem kurze Herstellungszeit der Spritzgussformen zu äußerst günstigen Konditionen.

Für Fragen stehen wir Ihnen selbstverständlich jeder Zeit zur Verfügung.

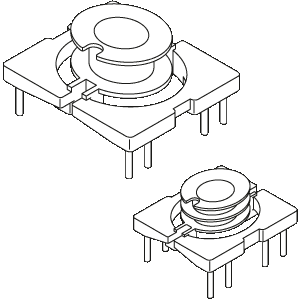

Spulenkörper mit Anschlussträger

Die Spulenkörper sind aus glasfaserverstärktem Polyethylenterephthalat PET, rtg nat. (RTI Dauergebrauchstemperatur +155°C). Lötstiftmaterial ist Zinnbronze, verzinnt. Maximale Löttemperatur 350°C bis 2 Sekunden.
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Übertrager mit Schalenkernen sind wegen der magnetisch geschlossenen Form sehr streufeldarm und haben somit eine günstige elektromagnetische Verträglichkeit (EMV). Durch integrierte Anschluss-Stifte und Drahtführungsbereiche an den Flanschen ist eine vollautomatische Bewicklung der Spulenkörper auf modernen, numerisch gesteuerten Wickelmaschinen problemlos möglich.

PC A 9x5 - PC A 18x11

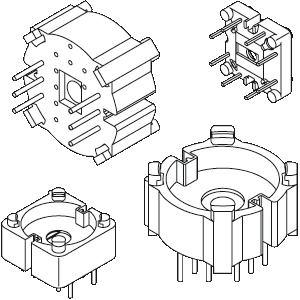

Anschlussträger

Die Anschlussträger sind aus glasfaserverstärktem Polyethylenterephthalat PET, rtg nat. (RTI Dauergebrauchstemperatur +155°C). Lötstiftmaterial ist Zinnbronze, verzinnt. Maximale Löttemperatur 350°C bis 2 Sekunden.
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Bei der Verwendung des NORWE-Anschlussträgers wird die Anwicklung der Drahtenden an die dafür vorgesehenen Lötstifte direkt mit dem Spulenwinkel ermöglicht. Durch spezielle Drahtführungsschlitze am Bauteil können die Anschlussdrähte vom Schalenkern isoliert ausgeführt werden. Rasternasen auf der Oberseite sichern eine feste Verbindung mit dem als Zubehör lieferbaren Isolierdeckel. Zur rationellen Fertigung wird der NORWE-Wickeldorn eingesetzt.

AT 9x5 - AT 36x22

Spulenkörper mit 1/2 Bauhöhe

Die Spulenkörper sind aus Polycarbonat PC, pk3 (RTI Dauergebrauchstemperatur +115°C).
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Spulenkörper - in Anlehnung an DIN 41294 - mit halber Bauhöhe eignen sich besonders für den Aufbau von Näherungsschaltern und sind von der Schalenkerngröße 9x5 mm (0,354x0,197 inch) bis 70x42 mm (2,756x1,654 inch) verfügbar.

1/2 A 9x5 - 1/2 A 70x42

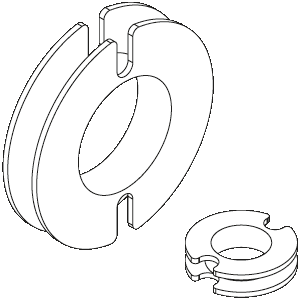

Einkammer - Spulenkörper

Die Spulenkörper sind aus Polycarbonat PC, pk3 (RTI Dauergebrauchstemperatur +115°C).
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Spulenkörper - in Anlehnung an DIN 41294 - werden u.a. zum Aufbau streuarmer Induktivitäten verwendet. Eine rationelle Fertigung kann mit dem als Zubehör lieferbaren Anschlussträger und Isolierdeckel sowie der Verwendung des NORWE-Wickeldorns durchgeführt werden.

A 4,6x3,1 - A 70x42

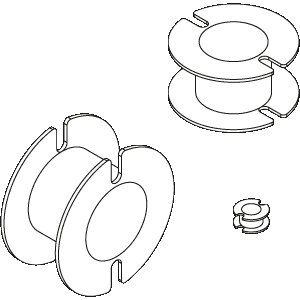

Zweikammer - Spulenkörper

Die Spulenkörper sind aus Polycarbonat PC, pk3 (RTI Dauergebrauchstemperatur +115°C).
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Spulenkörper - in Anlehnung an DIN 41294 - werden u.a. zum Aufbau streuarmer Induktivitäten verwendet. Eine rationelle Fertigung kann mit dem als Zubehör lieferbaren Anschlussträger und Isolierdeckel sowie der Verwendung des NORWE-Wickeldorns durchgeführt werden.

B 9x5 - B 70x42

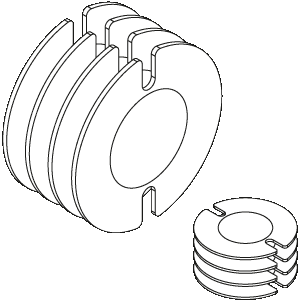

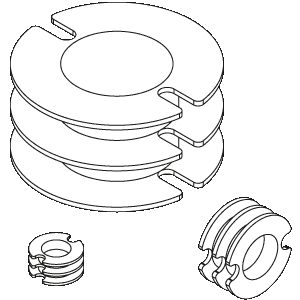

Dreikammer - Spulenkörper

Die Spulenkörper sind aus Polycarbonat PC, pk3 (RTI Dauergebrauchstemperatur +115°C).
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Spulenkörper - in Anlehnung an DIN 41294 - werden u.a. zum Aufbau streuarmer Induktivitäten verwendet. Eine rationelle Fertigung kann mit dem als Zubehör lieferbaren Anschlussträger und Isolierdeckel sowie der Verwendung des NORWE-Wickeldorns durchgeführt werden.

C 14x8 - C 47x28

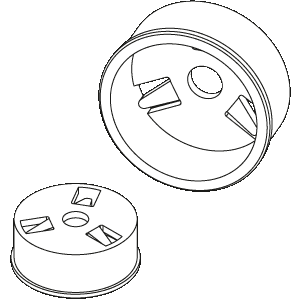

Isolierdeckel

Die Isolierdeckel sind aus glasfaserverstärktem Polyamid PA66, p6g nat. (RTI Dauergebrauchstemperatur +125°C).
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Mit dem in Kunststoff ausgeführten Isolierdeckel wird der Schalenkern mechanisch geschützt und elektrisch isoliert. Durch einfaches Einrasten des Isolierdeckels entsteht eine geschlossene Bauform, die sich bestens für eine automatisierte Montage sowohl auf dem Anschlussträger, als auch später auf der Printplatte eignet. Besonders Federnasen fixieren die Schalenkerne innerhalb des Anschlussträgers, der Einsatz von Federeinlagen entfällt.

ID 9x5 - ID 36x22

PC Bestellbeispiel

Alle Detail-Angaben, die zur korrekten Ausführung Ihrer Bestellung notwendig sind, entnehmen Sie bitte dem Bestellbeispiel (pdf-Datei).

PC Bestellbeispiel

Ergänzende Produktinformationen

Erläuternde bzw. weitergehende Informationen zu dieser Spulenkörper-Serie entnehmen Sie bitte der anhängenden pdf-Datei.

- Information über Produkte für PC Schalenkerne
- Beschreibung NORWE Wickeldorn
- PC Schalenkerne
- Kunststoffmaterialliste
- Beschreibung über Strahlenvernetzung

PC Produkt-Infos
